CẢM BIẾN

CẢM BIẾN

1
0
0
0

2
0
0
0

2
5
0
0

3
0
0
0

3
5
0
0

3
5
0
0
D
T

CHÍNH XÁC
(+/-) *

GIẢI QUYẾT

ĐẶC ĐIỂM KỸ THUẬT PHẠM VI

KHỞI HÀNH. PHẠM VI

LƯU Ý

Tốc độ gió | Luồng không khí

•

•

•

•

•

•

Lớn hơn 3% giá trị đọc, chữ số có ý nghĩa nhỏ nhất hoặc 20 ft / phút

0,1 m / s
1 ft / phút
0,1 km / h
0,1 mph
0,1 hải lý
1 B *
0,1 F / S *

0,6 đến 40,0 m / s
118 đến 7,874 ft / phút
2,2 đến 144,0 km / h
1,3 đến 89,5 mph
1,2 đến 77,8 hải lý
0 đến 12 B *
2-131,2 F / S *

0,6 đến 60,0 m / s
118 đến 11,811 ft / phút
2,2 đến 216,0 km / h
1,3 đến 134,2 mph
1,2 đến 116,6 hải lý
0 đến 12 B *
2-196,9 F / S *

Bánh công tác đường kính 1 inch | 25 mm với trục chính xác và vòng bi Zytel® ma sát thấp. Tốc độ khởi động được nêu là giới hạn thấp hơn, các số đọc có thể được đưa xuống 0,4 m / s | 79 ft / phút | 1,5 km / h | .9 dặm / giờ | .8 kt sau khi khởi động cánh quạt. Độ chính xác ngoài trục -1% @ 5º ngoài trục; -2% @ 10º; -3% @ 15º. Độ trôi hiệu chuẩn <1% sau 100 giờ sử dụng ở 16 MPH | 7 m / s. Cánh quạt thay thế (NK PN-0801) lắp đặt mà không cần công cụ (Bằng sáng chế Hoa Kỳ 5.783.753). Việc hiệu chuẩn và kiểm tra tốc độ gió nên được thực hiện với hình tam giác trên cánh quạt nằm ở mặt trước phía trên của Kestrel. * Chỉ F / S trong đơn vị đạn đạo. Beaufort không có sẵn trong các đơn vị đạn đạo.

Nhiệt độ môi trường

•

•

•

•

•

0,9 ° F
0,5 ° C

0,1 ° F
0,1 ° C

-20,0 đến 158,0 ° F
-29,0 đến 70,0 ° C

14.0.0 đến 131.0 ° F
-10.0 đến 55.0 ° C

Nhiệt điện trở nhiệt chính xác được làm kín, được gắn bên ngoài và được cách ly nhiệt (Bằng sáng chế Hoa Kỳ 5,939,645) cho phản ứng nhanh. Luồng không khí từ 2,2 mph | 1 m / s trở lên cung cấp phản ứng nhanh nhất và giảm hiệu ứng cách nhiệt. Hiệu chuẩn trôi đi không đáng kể. Nhiệt điện trở cũng có thể được sử dụng để đo nhiệt độ của nước hoặc tuyết bằng cách nhấn chìm phần nhiệt điện trở vào vật liệu - tháo cánh quạt trước khi thực hiện phép đo chìm và đảm bảo màng cảm biến độ ẩm không có nước lỏng trước khi thực hiện phép đo dựa trên độ ẩm sau khi ngâm nước.

Độ ẩm tương đối

•

•

•

3,0% RH

0,1% RH

5 đến 95%
không ngưng tụ

0 đến 100%

Cảm biến độ ẩm điện dung polyme được gắn trong buồng có thành mỏng bên ngoài thùng máy để phản hồi nhanh chóng, chính xác (Bằng sáng chế Hoa Kỳ 6.257.074). Để đạt được độ chính xác đã nêu, thiết bị phải được phép cân bằng với nhiệt độ bên ngoài khi tiếp xúc với sự thay đổi nhiệt độ lớn, nhanh chóng và tránh ánh nắng trực tiếp. Độ lệch hiệu chuẩn +/- 2% trong 24 tháng. Cảm biến độ ẩm có thể được hiệu chuẩn lại tại nhà máy hoặc tại hiện trường bằng Bộ hiệu chuẩn độ ẩm Kestrel (NK PN-0802).

Sức ép

•

•

•

1,5hPa | mbar
0,044 inHg
0,022 PSI

0,1 hPa | mbar
0,01 inHg
0,01 PSI

25 ° C / 77 ° F
750-1100 hPa | mbar
22,15-32,48 inHg
10,88-15,95 PS

0,30 đến 48,87 inHg
10,0 đến 1654,7
hPa | mbar
0,14 đến 24,00 PSI
và
14,0 đến 131,0 ° F -10,0
đến 55,0 ° C

Cảm biến áp suất điện áp silicon nguyên khối với khả năng điều chỉnh nhiệt độ bậc hai. Cảm biến áp suất có thể được hiệu chuẩn lại tại nhà máy hoặc tại hiện trường. Độ cao tham chiếu có thể điều chỉnh cho phép hiển thị áp suất trạm hoặc áp suất khí quyển được hiệu chỉnh thành MSL. Kestrel 4200 hiển thị áp suất trạm trên màn hình chuyên dụng. Màn hình Kestrel 2500 và 3500 liên tục cập nhật chỉ báo xu hướng khí áp ba giờ: tăng nhanh, tăng, ổn định, giảm, giảm nhanh. Kestrel 4000 series hiển thị xu hướng áp suất thông qua chức năng vẽ đồ thị. Chỉ hiển thị PSI trên dòng Kestrel 4000.

La bàn

5 °

Thang âm 1 °
1/16

0 đến 360 °

0 đến 360 °

Cảm biến từ trở trạng thái rắn 2 trục được gắn vuông góc với mặt phẳng đơn vị. Độ chính xác của cảm biến phụ thuộc vào vị trí thẳng đứng của thiết bị. Quy trình tự hiệu chuẩn giúp loại bỏ lỗi từ tính từ pin hoặc thiết bị và phải chạy sau mỗi lần tắt nguồn hoàn toàn (tháo hoặc thay pin). Readout cho biết hướng mà mặt sau của thiết bị được hướng đến khi được giữ theo hướng thẳng đứng. Có thể điều chỉnh độ từ chối / biến thể cho bản đọc True North.

CÁC ĐO LƯỜNG ĐƯỢC TÍNH TOÁN

ĐO ĐẠC

1
0
0
0

2
0
0
0

2
5
0
0

3
0
0
0

3
5
0
0

3
5
0
0
D
T

CHÍNH XÁC
(+/-) *

GIẢI QUYẾT

ĐẶC ĐIỂM KỸ THUẬT PHẠM VI

CẢM BIẾN ĐÃ ĐƯỢC NHÂN VIÊN

LƯU Ý

Độ cao

•

•

•

điển hình:
23,6ft / 7,2m
tối đa:
48,2ft / 14,7m

1ft
1m

điển hình:
750 đến 1100 mBar
tối đa:
300 đến 750 mBar

Áp suất đầu vào của người dùng (Áp suất tham chiếu)

Độ cao trên mực nước biển trung bình ("MSL"). Máy đo độ cao áp suất bù nhiệt độ (khí áp kế) yêu cầu áp suất khí quyển tham chiếu chính xác để tạo ra độ chính xác tuyệt đối tối đa. Cả hai thông số kỹ thuật về độ chính xác đều tương ứng với áp suất tham chiếu từ 850 đến 1100 mBar.

Áp suất khí quyển

•

•

•

0,07 inHg
2,4 hPa | mbar
0,03 PSI

0,01 inHg
0,1 hPa | mbar
0,01 PSI

Tham khảo Phạm vi cho cảm biến được sử dụng

Đầu vào của người dùng áp suất (Độ cao tham chiếu)

Áp suất không khí sẽ có trong các điều kiện giống hệt nhau tại MSL. Áp suất trạm bù cho độ cao cục bộ được cung cấp bởi độ cao tham chiếu. Yêu cầu độ cao tham chiếu chính xác để tạo ra độ chính xác tuyệt đối tối đa

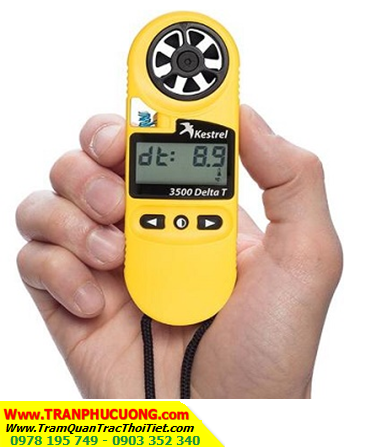

Delta T

•

3,2 ° F
1,8 ° C

0,1 ° F
0,1 ° C

Tham khảo Phạm vi cho cảm biến được sử dụng

Nhiệt độ
Độ ẩm Tương đối Áp
suất

Chênh lệch giữa nhiệt độ bầu khô và nhiệt độ bầu ướt. Khi phun, cho biết tốc độ bay hơi và tuổi thọ của giọt. Phạm vi an toàn để phun thuốc trừ sâu là 4 đến 16 ° F / 2 đến 9 ° C.

Điểm sương

•

•

•

3,4 ° F
1,9 ° C

0,1 ° F
0,1 ° C

15 đến 95% RH
Tham khảo phạm vi cho cảm biến nhiệt độ

Nhiệt độ Độ ẩm tương đối

Nhiệt độ mà một thể tích không khí phải được làm lạnh ở áp suất không đổi để hơi nước có mặt ngưng tụ thành sương và hình thành trên bề mặt rắn. Cũng có thể được coi là nhiệt độ bão hòa nước-không khí.

Chỉ số nhiệt

•

•

7,1 ° F
4,0 ° C

0,1 ° F
0,1 ° C

Tham khảo Phạm vi cho cảm biến được sử dụng

Nhiệt độ Độ ẩm tương đối

Nhiệt độ cảm nhận do tác động tổng hợp của nhiệt độ và độ ẩm tương đối. Được tính toán dựa trên bảng NWS Heat Index (HI). Phạm vi đo được giới hạn bởi phạm vi của các bảng đã xuất bản

Nhiệt độ bóng đèn ướt - Psychrometric

•

•

1,6 ° F
0,9 ° C

0,1 ° F
0,1 ° C

Tham khảo Phạm vi cho cảm biến được sử dụng

Nhiệt độ
Độ ẩm Tương đối Áp
suất

Nhiệt độ được chỉ báo bởi một psychrometer địu. Do bản chất của tỷ lệ psychrometric đối với hệ thống không khí nước, tỷ lệ này xấp xỉ với nhiệt độ bầu ướt nhiệt động lực học. Nhiệt độ bầu ướt nhiệt động lực học là nhiệt độ mà một lô không khí sẽ có nếu được làm mát đoạn nhiệt đến nhiệt độ bão hòa thông qua việc nước bay hơi vào nó.

Gió lạnh

•

•

•

•

1,6 ° F
0,9 ° C

0,1 ° F
0,1 ° C

Tham khảo Phạm vi cho cảm biến được sử dụng

Nhiệt độ tốc độ gió

Nhiệt độ cảm nhận do ảnh hưởng tổng hợp của tốc độ gió và nhiệt độ. Được tính toán dựa trên Chỉ số nhiệt độ gió làm lạnh (WCT) của NWS, sửa đổi năm 2001, với tốc độ gió được điều chỉnh theo hệ số 1,5 để mang lại kết quả tương đương với tốc độ gió đo được ở độ cao 10m so với mặt đất. Phạm vi đo được giới hạn bởi phạm vi của các bảng đã xuất bản.

THÔNG SỐ KỸ THUẬT BỔ SUNG

ĐO ĐẠC

1
0
0
0

2
0
0
0

2
5
0
0

3
0
0
0

3
5
0
0

3
5
0
0
D
T

LƯU Ý

Màn hình & Đèn nền

•

•

•

Phản quang 3 1/2 chữ số LCD. Chiều cao chữ số 0,36 in / 9 mm. Đèn nền điện phát quang màu xanh lá cây hàng không. Kích hoạt thủ công với tính năng tự động tắt

•

•

•

LCD 5 chữ số phản quang. Chiều cao chữ số 0,36 in / 9 mm. Lựa chọn đèn nền điện phát quang màu xanh lá cây hoặc màu đỏ có thể nhìn thấy được (chỉ dành cho kiểu NV). Kích hoạt thủ công với tính năng tự động tắt.

Cập nhật thời gian phản hồi & hiển thị

•

•

•

•

•

•

Tất cả các phép đo ngoại trừ các phép đo dựa trên độ ẩm tương đối đều phản hồi chính xác trong vòng 1 giây. Độ ẩm tương đối và tất cả các phép đo bao gồm RH trong tính toán của chúng có thể cần đến 1 phút để cân bằng hoàn toàn với sự thay đổi lớn trong môi trường đo. Hiển thị các bản cập nhật sau mỗi 1 giây.

Gió tối đa / trung bình

•

•

•

•

•

•

Xóa một nút và khởi động lại phép đo Gió tối đa và Gió trung bình.

Tải lên dữ liệu & Tùy chọn kết nối dữ liệu Bluetooth®

Yêu cầu giao diện PC tùy chọn (USB hoặc RS-232) hoặc tùy chọn truyền dữ liệu Bluetooth và phần mềm được cung cấp.
Tùy chọn truyền dữ liệu Bluetooth: Mức tiêu thụ điện năng có thể điều chỉnh và phạm vi vô tuyến lên đến 30 ft | 9 mét. ID đơn vị riêng lẻ và mã PIN 4 chữ số được lập trình trước để dễ dàng nhận dạng và bảo mật dữ liệu khi ghép nối và truyền. Sử dụng Giao thức cổng nối tiếp Bluetooth để truyền dữ liệu.

Đồng hồ / Lịch

•

•

•

•

•

•

Giờ thời gian thực: đồng hồ phút.

Tự động tắt máy

•

•

•

•

•

•

Sau 45 phút không nhấn phím.

Ngôn ngữ

Tiếng Anh

Chứng chỉ

•

•

•

•

•

•

Được chứng nhận CE, tuân thủ RoHS và WEEE. Được kiểm tra cá nhân theo tiêu chuẩn có thể truy nguyên NIST (giấy chứng nhận kiểm tra bằng văn bản có sẵn với một khoản phí bổ sung).

Gốc

•

•

•

•

•

•

Được thiết kế và sản xuất tại Mỹ từ Mỹ và các linh kiện nhập khẩu. Tuân thủ các yêu cầu về Chuyển đổi mã thuế quan và nội dung giá trị khu vực cho Tiêu chí ưu tiên B của NAFTA.

Tuổi thọ pin

•

•

•

•

•

•

CR2032, một, bao gồm. Tuổi thọ trung bình, 300 giờ. Tuổi thọ pin giảm do sử dụng đèn nền ở các kiểu máy 2000 đến 3500.

Chống sốc

•

•

•

•

•

•

MIL-STD-810g, Sốc quá cảnh, Phương pháp 516.6 Quy trình IV; chỉ đơn vị; tác động có thể làm hỏng cánh quạt có thể thay thế.

Niêm phong

•

•

•

•

•

•

Chống thấm nước (IP67 và NEMA-6).

Giới hạn nhiệt độ hoạt động

•

•

•

•

•

•

14 ° F đến 131 ° F | -10 ° C đến 55 ° C Có thể thực hiện phép đo vượt quá giới hạn của dải nhiệt độ hoạt động của màn hình và pin bằng cách duy trì thiết bị trong phạm vi hoạt động và để thiết bị tiếp xúc với môi trường khắc nghiệt hơn trong thời gian tối thiểu cần thiết để đọc.

Nhiệt độ bảo quản

•

•

•

•

•

•

-22.0 ° F đến 140.0 ° F | -30,0 ° C đến 60,0 ° C.

Kích thước & Trọng lượng

•

•

•

•

•

•

4,8 x 1,9 x 1,1 inch / 12,2 x 4,8 x 2,8 cm, 3,6 oz / 102 g (bao gồ
